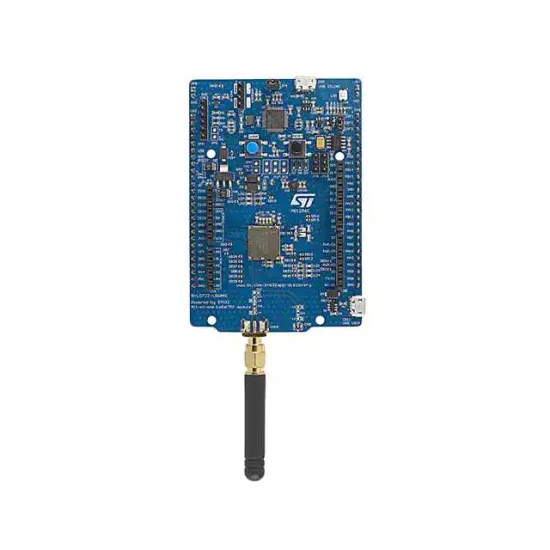

B-L072Z-LRWAN1

Комплект Discovery, беспроводной модуль малой мощности LoRa®, разъемы SMA и U.FL.

B-L072Z-LRWAN1 от компании STMicroelectronics является комплектом Discovery STM32L0 LoRa беспроводной связи малой мощности. Этот комплект для протоколов LoRaWAN и LPWAN с STM32L0. Это средство разработки для изучения и разработки решений на основе технологий LoRa и FSK/OOK. Он оснащен универсальным открытым модулем типа все-в-одном CMWX1ZZABZ-091 (от компании Murata). Питание модуля осуществляет STM32L072CZ и приемопередатчик SX1276. Приемопередатчик оснащен модемом LoRa дальнего действия, который обеспечивает связь с расширенным спектром сверхдальнего диапазона и высокой помехоустойчивостью, что минимизирует потребление тока. Поскольку CMWX1ZZABZ-091 является открытым модулем, пользователь имеет доступ ко всем периферийным устройствам STM32L072, таким как АЦП, 16-битный таймер, LP-UART, I2C, SPI и USB 2.0 FS (с поддержкой BCD и LPM). Он также оснащен встроенным ST-LINK/V2-1 с поддержкой повторной нумерации USB, функций USB ST-LINK, через USB-шину или внешнее напряжение питания VIN /3.

• Встроенные микроконтроллеры крайне малой мощности серии STM32L072CZ на базе ядра ARM Cortex -M0+
• 192КБ flash памяти, 20КБ RAM, 20КБ EEPROM
• 4 канала, АЦП 12 бит, 2 ЦАП, USB 2.0 FS и максимально 157дБ
• Модуляции LoRa, FSK, GFSK, MSK, GMSK и OOK, выбираемая выходная мощность +14дБм или +20дБм
• Программируемая скорость до 300Кб/с, высокая чувствительность до -137дБм
• Пуленепробиваемый интерфейс IIP3 -12.5дБм, 89дБ блокирующий иммунитет и синхронное распознавание слов
• Низкий ток RX 10мА, удержание регистра 200нА и определение преамбулы
• Полностью интегрированный синтезатор с разрешением 61Гц, встроенный бит-синхронизатор для восстановления тактовых сигналов
• Динамический диапазон 127дБ+ RSSI, SMA и U.FL RF разъемы
• Системные требования: Windows OS (XP, 7, 8, 10), Linux или macOS и кабель USB type-A - Micro-B
