Быстрый / ультрабыстрый диод, 1 кВ, 1 А, Одиночный, 1.7 В, 75 нс, 30 А.

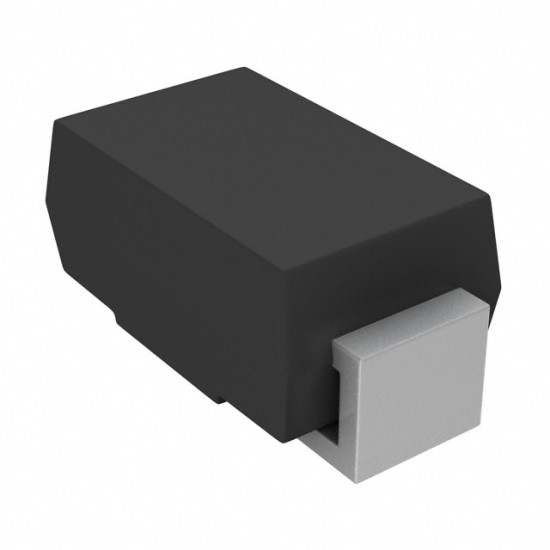

The US1M-E3/5AT series from Vishay are surface mount Ultra fast rectifier in SMA (DO-214AC) package. The device features glass passivated chip junction, ultrafast reverse recovery time, low switching losses, high efficiency and high forward surge capability.
- Automotive grade AEC-Q101 qualified
- Ideal for automated placement
- Maximum repetitive reverse voltage Vrrm of 1KV
- Non repetitive peak forward surge current IFSM of 30A
- Maximum forward Voltage VF of 1.7V at IF 1A
- Maximum forward Current IF(AV) of 1A
- Operating temperature range from -55°C to 150°C
- Reverse recovery time trr of 75ns
| Характеристики | |
| SVHC (Особо Опасные Вещества) | Lead (15-Jan-2019) |
| Вес | 0.12г |
| Количество Выводов | 2 Вывода |
| Конфигурация Диода | Одиночный |
| Максимальная Рабочая Температура | 150°C |
| Максимальное Время Обратного Восстановления | 75нс |
| Максимальное Значение Напряжения Vrrm | 1кВ |
| Максимальное Прямое Напряжение | 1.7В |
| Максимальный Импульсный Прямой Ток Ifsm | 30А |
| Средний Прямой Ток | 1А |
| Стиль Корпуса Диода | DO-214AC |
