DRV8821EVM

Оценочный модуль двойного контроллера шагового двигателя.

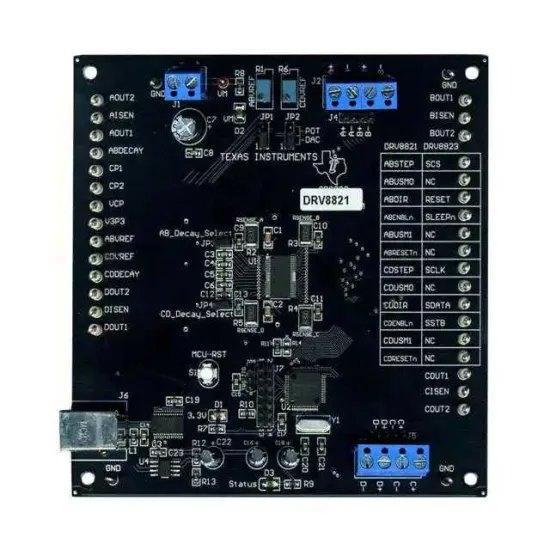

DRV8821EVM является оценочным модулем для двухканального контроллера шагового двигателя DRV8821, который включает в себя кабели и ПО для упрощения процесса оценивания устройства при работе с пользовательским двигателем. Устройство DRV8821 обеспечивает двухканальное решение контроллера/драйвера микрошагового двигателя. Две независимые схемы шагового двигателя, включая 4 мостовых схемы драйвера и логику индексации с возможностью микрошагов. Каждый из блоков драйвера использует N-канальные силовые МОП-транзисторы, с конфигурацией мостовой схемы для привода обмотки двигателя. Простой интерфейс шаговый/направления обеспечивает легкое взаимодействие с управляющими схемами. Выводы обеспечивают различные конфигурации режимов работы двигателя (шаг, 1/2 шага, 1/4 шага, 1/8 шага) и выбор медленной работы или режима холостого хода. Внутренние функции отключения обеспечивают защиту от перегрузки по току, короткого замыкания, недостаточного напряжения и перегрева.
