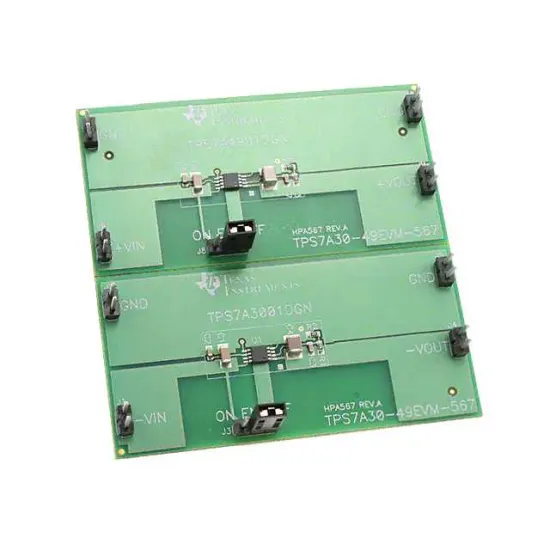

Оценочный модуль стабилизатора с малым падением напряжения TPS7A3001/TPS7A4901 и мягким запуском.
TPS7A30-49EVM-567 является оценочным модулем для стабилизаторов с малым падением напряжения TPS7A3001 и TPS7A4901, для возможного их использования в пользовательских приложениях. Этот конкретный оценочный модуль предварительно настроен с выходными напряжениями -15В DC и 15В DC для удобства демонстрации в некоторых стандартных промышленных приложениях. Альтернативным вариантом является индивидуальная настройка каждого канала стабилизатора на любое напряжение в диапазоне от ±1.2В до ±33В, изменяя значения резистора в соответствии с задачей. Используя корпусы MSOP 8 и Power PAD, TPS7A3001 может выдавать ток нагрузки до 200мА, а TPS7A4901 до 150мА. Обе схемы были оптимизированы для работы с AC, включая подавление пульсаций питания и переходный режим при изменении нагрузки, с помощью конденсаторов по всему диапазону напряжения каждого стабилизатора.
| Характеристики | |
| SVHC (Особо Опасные Вещества) | No SVHC (15-Jun-2015) |
| Линия Продукции | - |
| Номер Ядра Чипа | TPS7A3001, TPS7A4901 |
| Особенности | Stable with 2uF Ceramic Output Capacitor, Low Noise/High PSRR, Programmable Soft Start |
| Подтип Приложения | Линейный Регулятор с Малым Падением Напряжения |
| Производитель Чипа | Texas Instruments |
| Содержимое Комплекта | Плата |
| Тип Приложения Набора | Управление Питанием - Регулятор Мощности |
